Друзья автолюбители, приветствую вас на сайте АвтоГараж 23. Бывают случаи, когда нужно точно измерить деталь с большой точностью. Для этого используется специальный измерительный прибор МИКРОМЕТР.
Микрометр – прибор, измеряющий линейные размеры различных деталей с точностью до одного микрона.

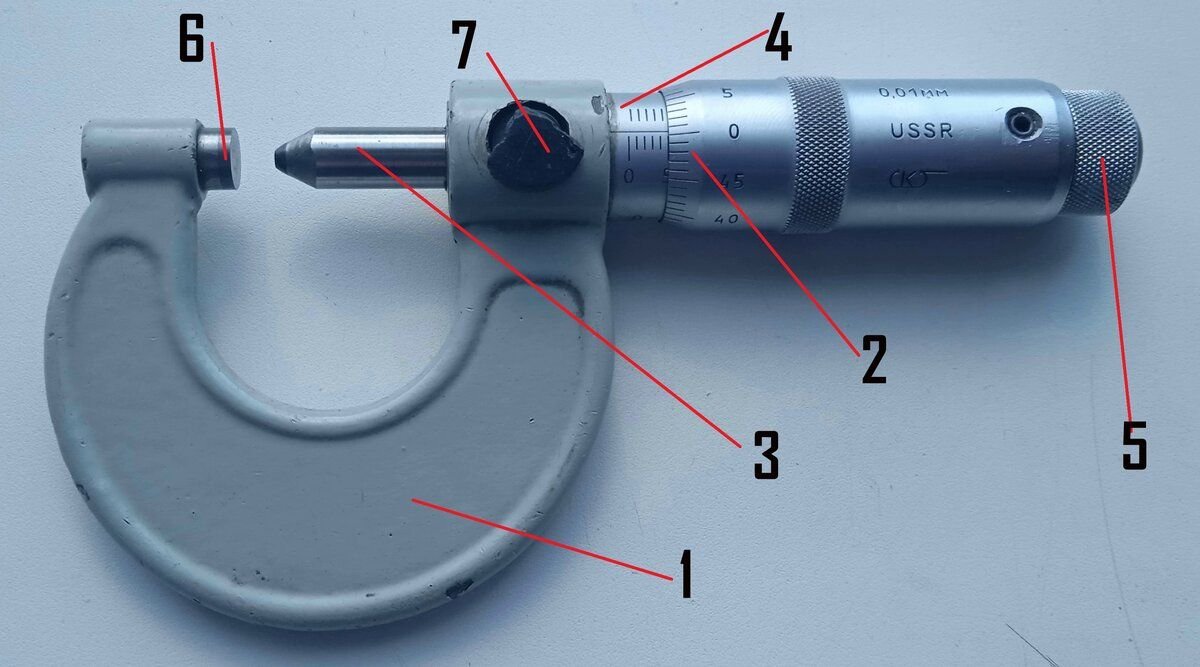

Микрометр состоит из следующих частей:
1. Булавка
2. Барабан с накипью
3. Винт
4. Шток с чешуей
5. Трещотка
6. Опора (пятка)
7. Стопорный винт (хомут)
Как правильно проводить измерения микрометром?
Вы должны взять деталь, которую хотите заменить, и поместить ее между зажимом (7) и винтом (3). Когда все будет готово, поверните барабан (2) с помощью храповика (5) по часовой стрелке. Это делается до тех пор, пока храповик не начнет крутиться и издавать характерный звук (начнет крутиться и щелкать).
Как правильно снимать показания с Микрометра?

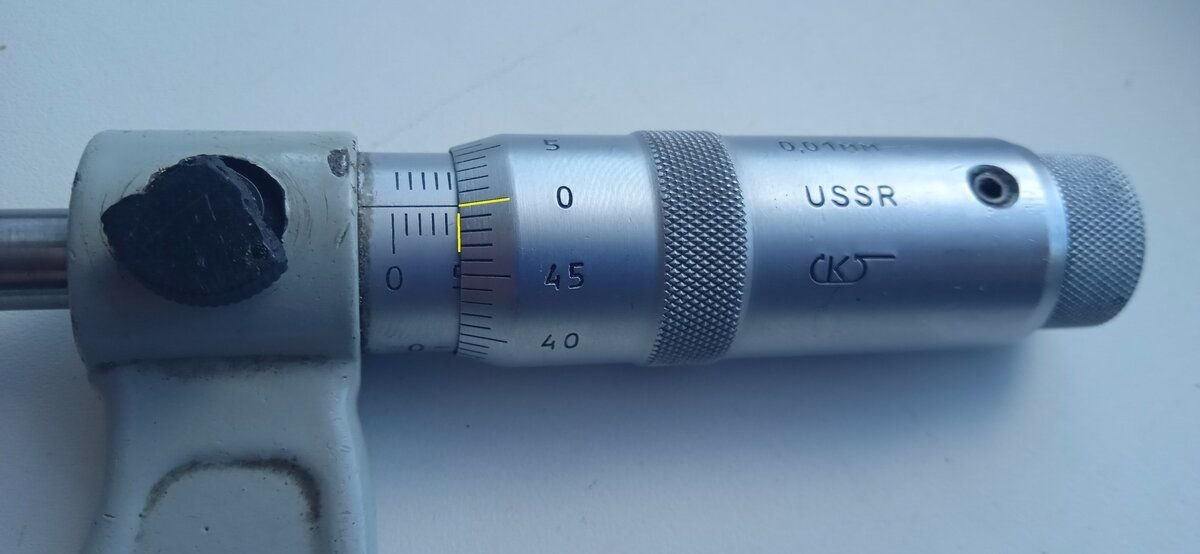

Микрометр имеет две специальные шкалы на барабане (2) и штоке (4). Шкала микрометра штока разделена на две части:
Основная (в мм) снизу и вспомогательная сверху (в мм). Эти две шкалы отличаются тем, что вспомогательная шкала смещена на полмиллиметра вправо.
Почему вспомогательная шкала смешена ровно на 0.5 миллиметра?
Дело в том, что один оборот барабана (2) составляет ровно 0,5 миллиметра. Чтобы точно опередить показания микрометра, нужно посмотреть, какая рискка на штоке (4) вверху или внизу соответствует риске на барабане (2).
Теперь мы видим, что микрометр показывает ровно 5 миллиметров. Если мы не видим вспомогательной шкалы через 5 миллиметров вверху, это означает, что барабан (2) микрометра показывает показания в диапазоне от 0 до 0,49 миллиметра.

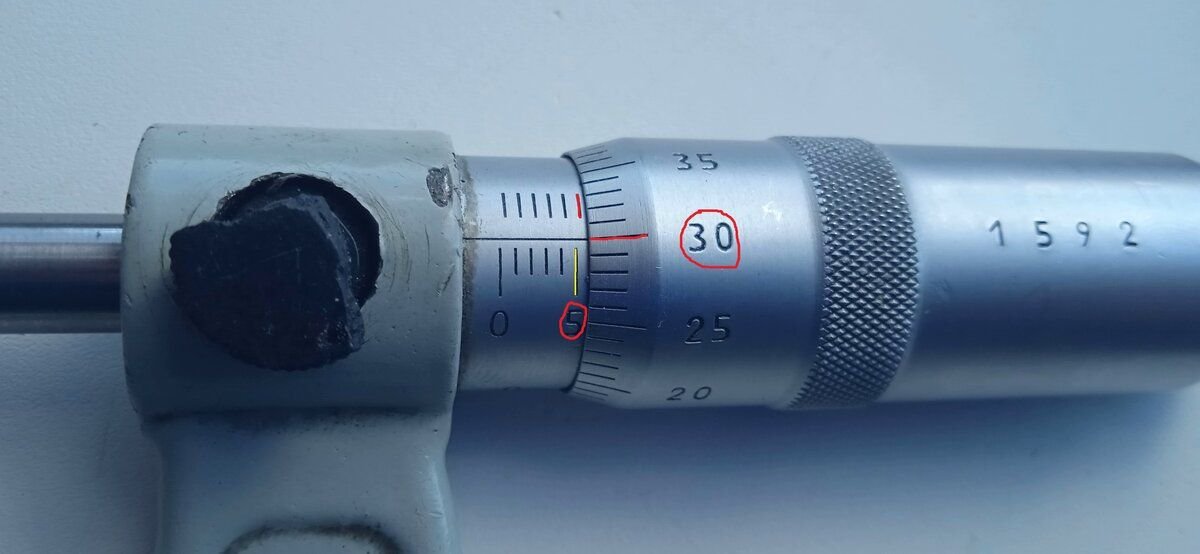

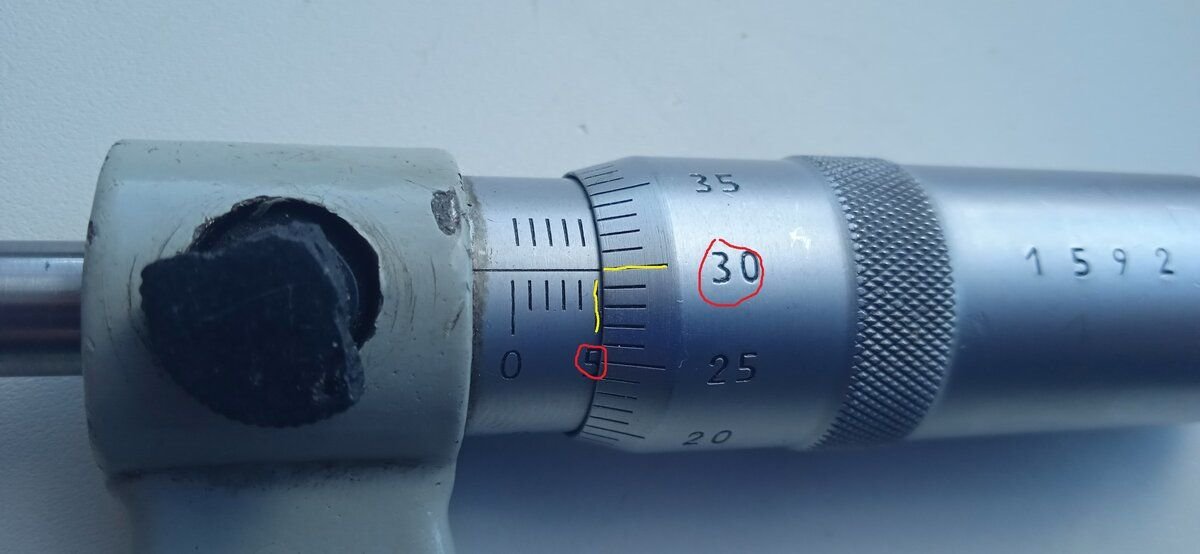

Далее смотрим какая рискка для барабана совпадает с горизонтальной риской на стволе. В данном случае имеем 0,30. Микрометр показывает 5,30 мм (пять целых тридцатых сотых миллиметра).
Вот ещё один пример.

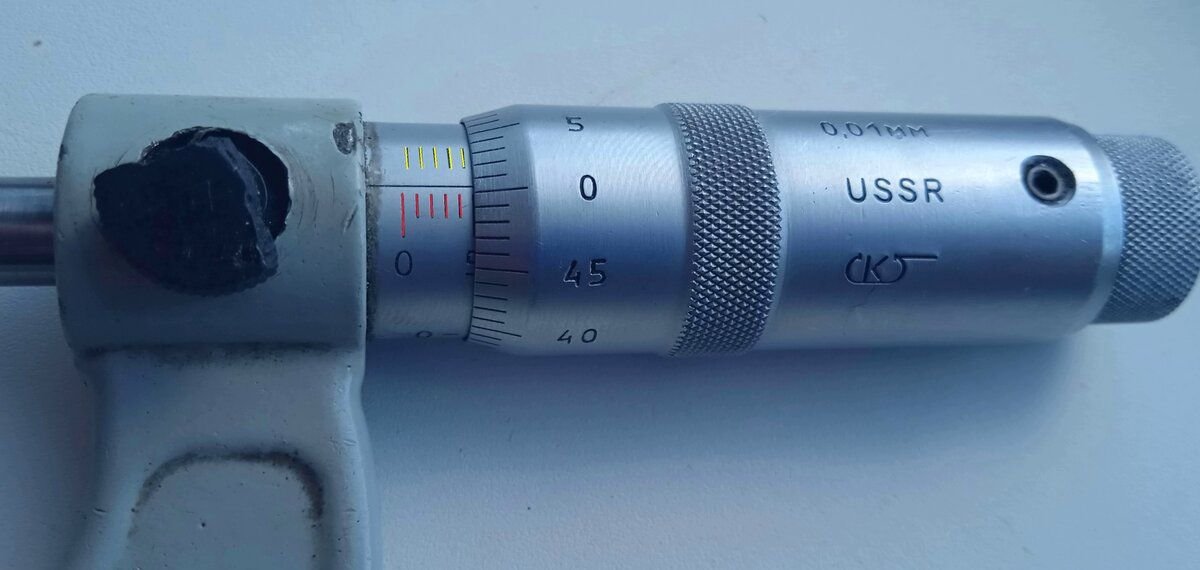

Мы видим с вами самый большой дополнительный риск.
Это означает, что барабан дает показания в диапазоне от 0,5 до 0,99 миллиметра. Здесь микрометр показывает 5,80 мм (пять целых 80 сотых миллиметра).
Друзья мои, надеюсь, я все понятно вам объяснил. Если у вас есть какие-либо вопросы, пожалуйста, пишите в разделе комментариев, я буду рад ответить. Подпишитесь на страницу и поставьте лайк. Всем мира и добра.
