Восстановление балки шакман.
Привезли переднюю балку с грузового автомобиля шакман.
Нужно восстановить с одной стороны посадочное место под шкворень.

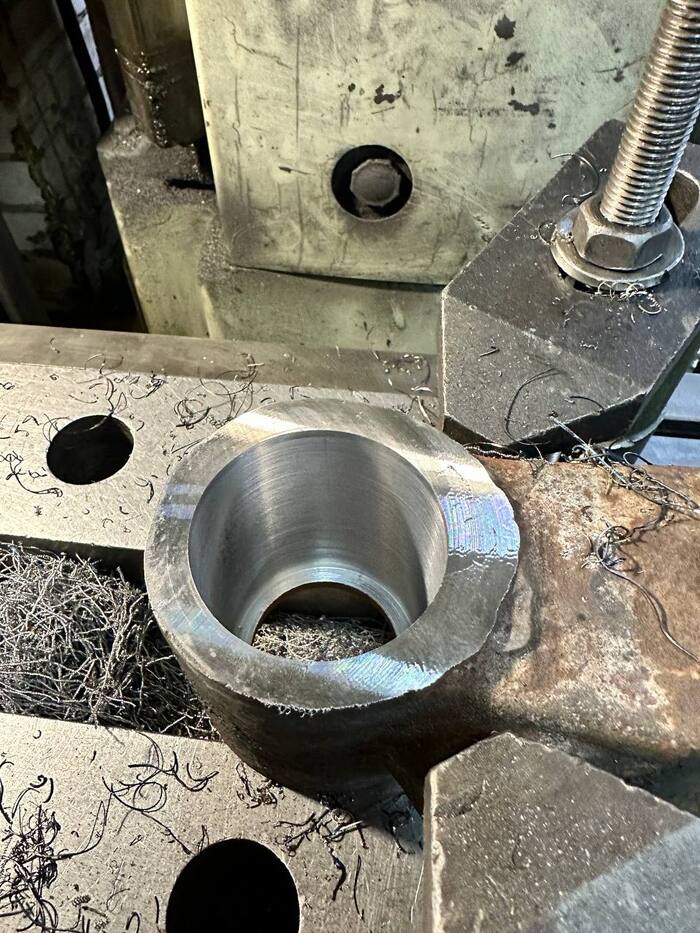

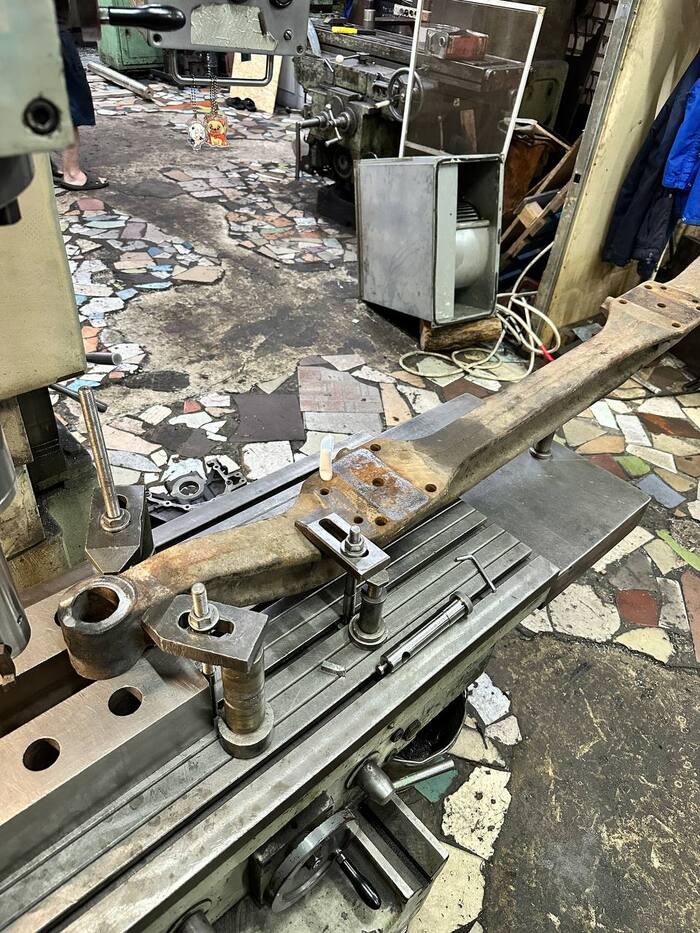

1. Выставляю на станок, центрую, и растачиваю посадку под втулку.
Делаю так, чтобы втулка была со стенкой 6мм.
Палец - ф50,00
Втулка - ф62,00
Упор нижний, втулка с запасом по длине, для обнижения.

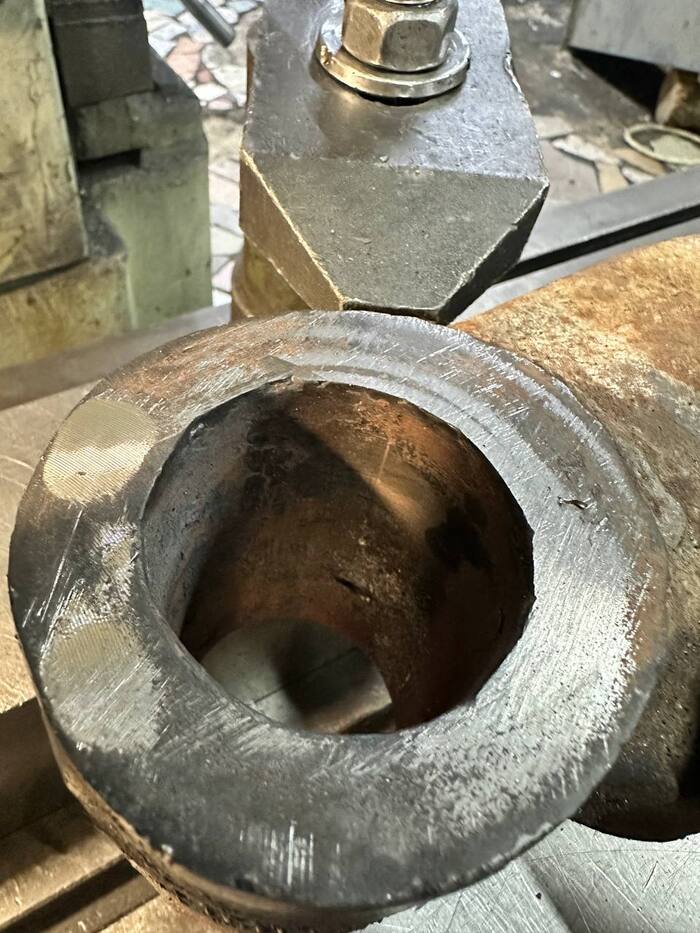

Фото 1, 2, 3 - как было (ДО).

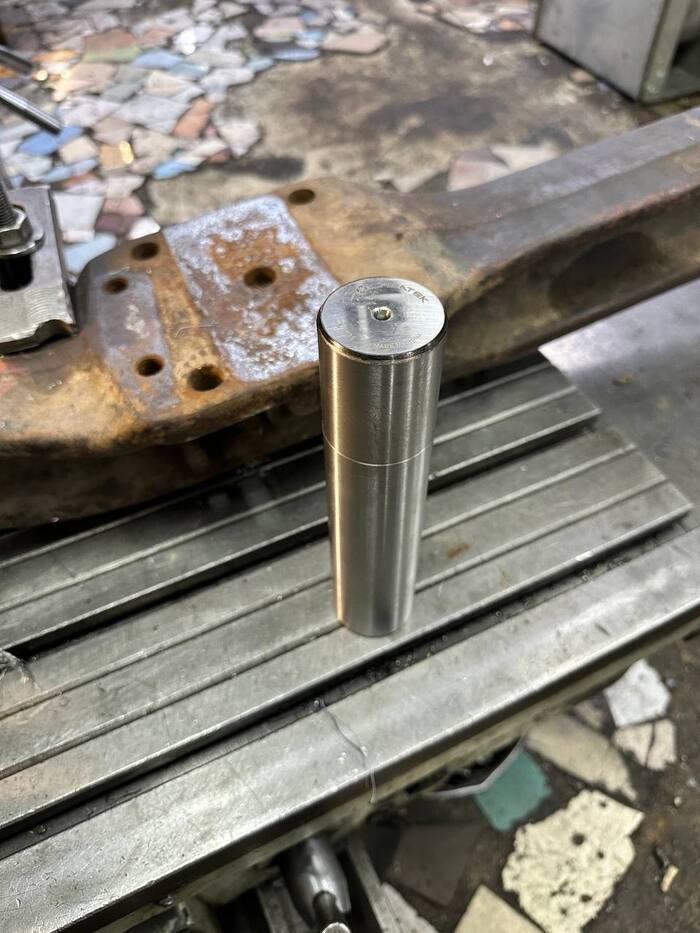

Фото 4 - шкворень.
Фото 5 - чертеж втулки, для заказа токарю.
Пока токарь делает втулку, планирую плоскость, чтобы была ровной. (Фото 6).
После ждем втулку и будем дальше продолжать работу.
После готовности выложу пост.
