Продолжение мучений поло 1.4

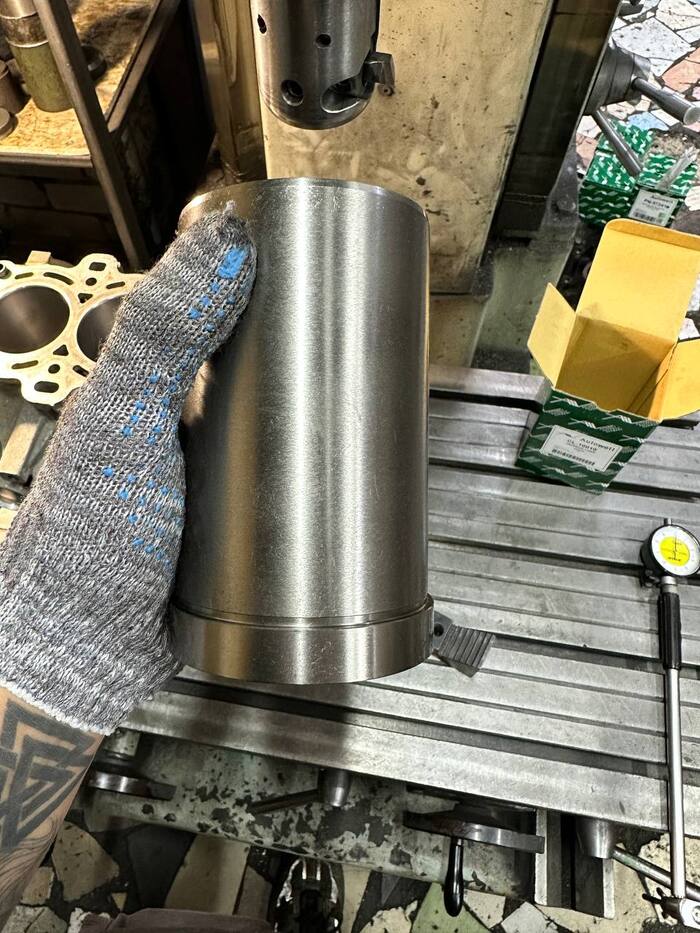

Вот пришла еще одна гильза, для все того же блока с поло 1.4 (фото 1).

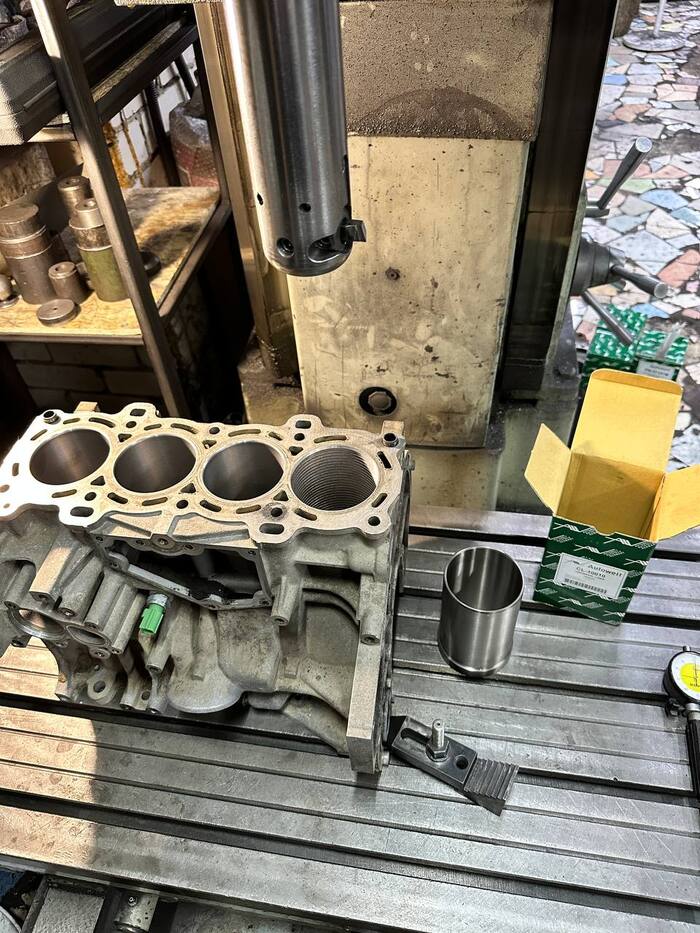

На фото 2 показано как выглядит сама гильза, теперь уже будет сажать ее на верхний упор.

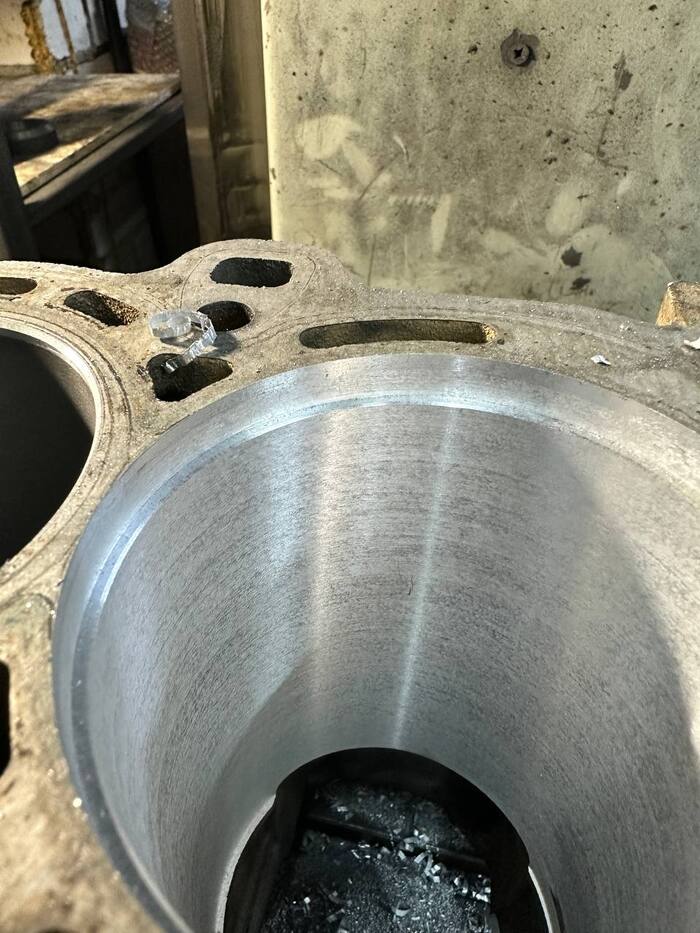

На фото 3 видно уже расточенный под размер гильзы цилиндр, натяг на гильзу 0,04-0,05.
Нижний упор спилил и немного расточил ниже конца цилиндра.
Далее делаю посадку для верхнего упора гильзы.

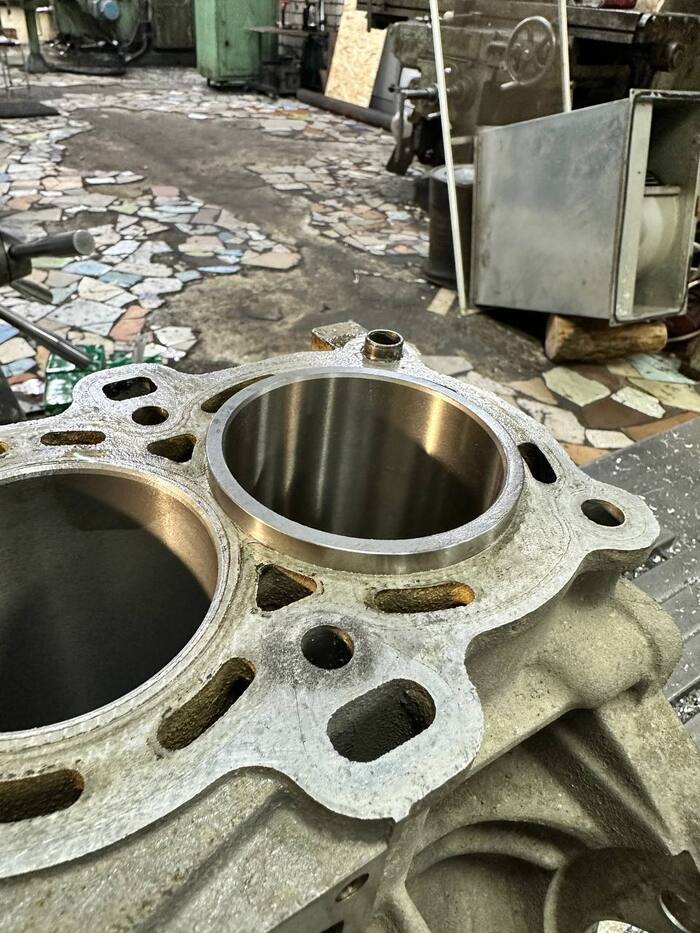

Фото 4, готова посадка для гильзы.
Обратите внимание: СберАвто пошел в приложение.

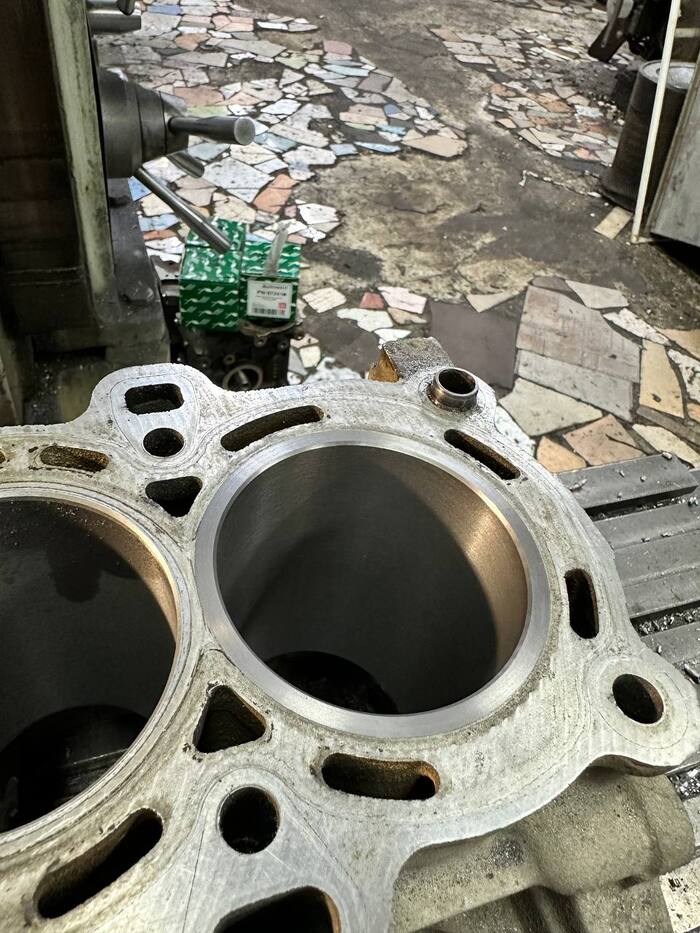

Глубину вымерял от низа цилиндра и считал на сколько нужно просадить гильзу, чтобы получилось четко.Фото 5. Гильза на месте.
Забил гильзу в цилиндр и все встало как надо.
Далее растачиваю под поршень, обнижаю гильзу и снимаю фаску (фото 7).
Наконец-то этот блок готов, осталось сделать хон, шлифануть плоскость и можно отдавать клиенту.
Спасибо за внимание😃😃
